冷热电联产系统案例

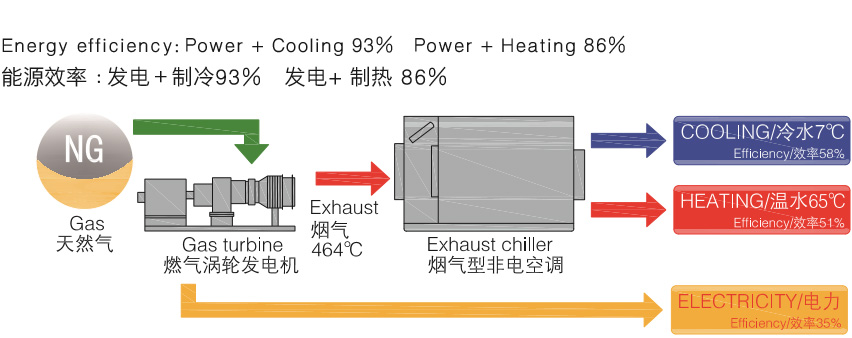

QUALCOMM HQ, USA

美国高通总部
Power generators supply electricity to building, BROAD
chillers recycle exhaust for cooling, no fuel input.
Cooling capacity 17,000kW
3 × Exhaust chillers
Power generator capacity 13,500kW
3 × Gas turbines
Payback period 1.7 years
Yearly energy saving 7,000 ton oil
Yearly CO2 cutting 21,000 ton
Equivalent of planting 1,140,000 trees
发电机向建筑送电,非电空调用烟气制冷,
空调完全不需要燃料。
制冷量 :17,000kW
烟气型非电空调3 台
发电量 :13,500kW
涡轮发电机3 台
投资回报期 :1.7 年
年节能 :7,000 吨油当量
年减排CO2 :21,000 吨
相当于种树 :1,140,000 棵

MILITARY BASE IN NORTH CAROLINA, USA

美国北卡罗莱纳州军事基地
Power generator supplies electricity to buildings or power grid,
BROAD chiller recycles exhaust for cooling, no fuel input.
Cooling capacity 3,500kW
1 x Exhaust chiller
Power generator capacity 5,200kW
1 x Gas turbine
Payback period 4 years
Yearly energy saving 833 ton oil
Yearly CO2 cutting 2,500 ton
Equivalent of planting 135,000 trees
发电机向建筑送电,与市电并网,非电空调 用烟气制冷,
空调完全不需要燃料。
制冷量 :3,500kW
烟气型非电空调 1 台
发电量 :5,200kW
涡轮发电机 1 台
投资回报期 :4 年
年节能 :833 吨油当量
年减排CO2 :2,500 吨
相当于种树 :135,000 棵

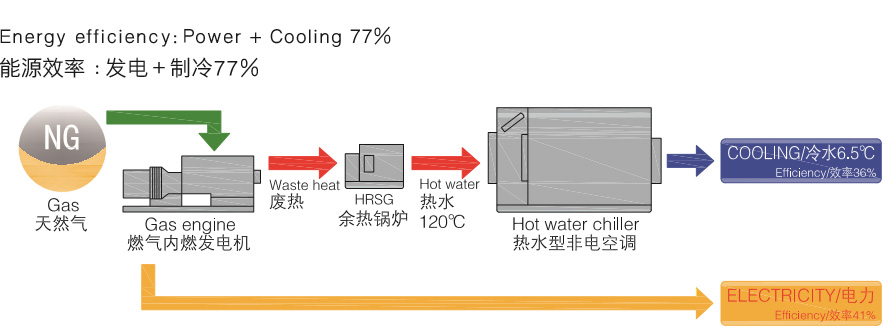

MADRID AIRPORT, SPAIN

西班牙马德里机场
Power generators supply electricity, BROAD chillers
use recycle waste heat for cooling, no fuel input.
Total cooling capacity 19,800kW
6 x Hot water chillers
Power generator capacity 33,000kW
6 x Gas engines
Payback period 1 year
Yearly energy saving 5,800 ton oil
Yearly CO2 cutting 17,400 ton
Equivalent of planting 940,000 trees
发电机向建筑送电,非电空调用发电废热制冷,
空调完全不需要燃料。
制冷量 :19,800kW
热水型非电空调6 台
发电量 :33,000 kW
内燃发电机6 台
投资回报期 :1 年
年节能 :5,800 吨油当量
年减排CO2 :17,400 吨
相当于种树 :940,000 棵

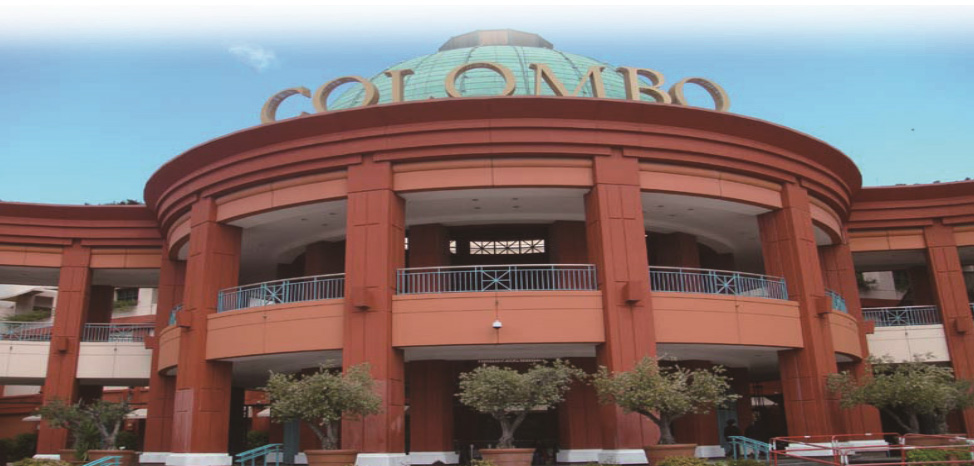

CLOMBO SHOPPING MALL,PORTUGAL

葡萄牙哥伦布商场
Power generators supply electricity to buildings,
BROAD chillers use exhaust for cooling,no fule input.
Cooling capacity 3,600kW
2 × Exhaust chillers
Power generator capacity 13,500kW
2 × Gas Engines
Payback period 4.2 years
Yearly energy saving 2,180 ton oil
Yearly CO2 cutting 6,500 ton
Equivalent of planting 355,000 trees
发电机向建筑送电,非电空调用烟气制冷,
空调完全不需要燃料。
制冷量 :3,600kW
烟气型非电空调 2 台
发电量 :13,500kW
燃气内燃发电机 2 台
投资回报期 :4.2 年
年节能 :2,180 吨油当量
年减排CO2 :6,500 吨
相当于种树 :355,000 棵

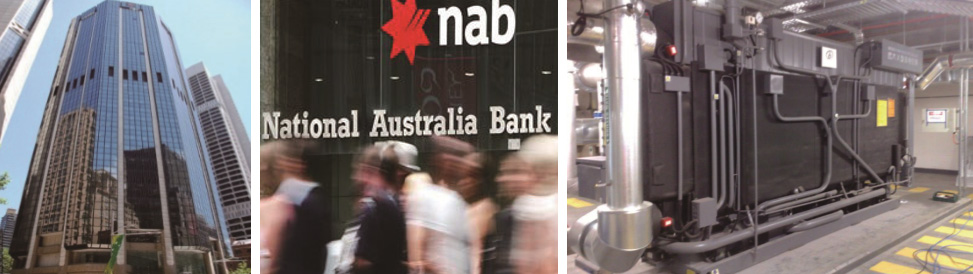

NATIONAL AUSTRALIA BANK,MELBOURNE

澳大利亚国家银行总部
The generator supplies electricity to data center, BROAD
chiller uses exhaust & jacket water for cooling,no fuel input.
Cooling capacity 1,940kW
1 × Exhaust& hot water chiller
Power generator capacity 1,100kW
1 × Gas engine
Payback period 2.3 years
Yearly energy saving 1,280 ton oil
Yearly CO2 cutting 3,840 ton
Equivalent of planting 208,000 trees
发电机向数据中心送电,非电空调用烟气及
热水制冷,空调完全不需要燃料。
制冷量 :1,940kW
烟气热水型非电空调 1 台
发电量 :1,100kW
燃气内燃发电机 1 台
投资回报期 :2.3 年
年节能 :1,280 吨油当量
年减排CO2 :3,840 吨
相当于种树 :208,000 棵

COSTANERA CENTER, CHILE

智利康斯坦娜塔
Power generators supply power to buildings, and
BROAD chillers use exhaust & jacket water for cooling.
Cooling capacity 30,000kW
5 x Exhaust, hot water & direct-fired chillers
Power generator capacity 14,400kW
6 x Gas engines
Payback period 1.3 years
Yearly energy saving 7,100 ton oil
Yearly CO2 cutting 21,300 ton
Equivalent of planting 1,150,200 trees
发电机向建筑送电,非电空调用烟气及热水 制冷,
不发电或少发电时用天然气补燃。
制冷量 :30,000kW
烟气热水补燃型非电空调 5 台
发电量 :14,400kW
内燃发电机 6 台
投资回报期 :1.3 年
年节能 :7,100 吨油当量
年减排CO2 :21,300 吨
相当于种树 :1,150,200 棵

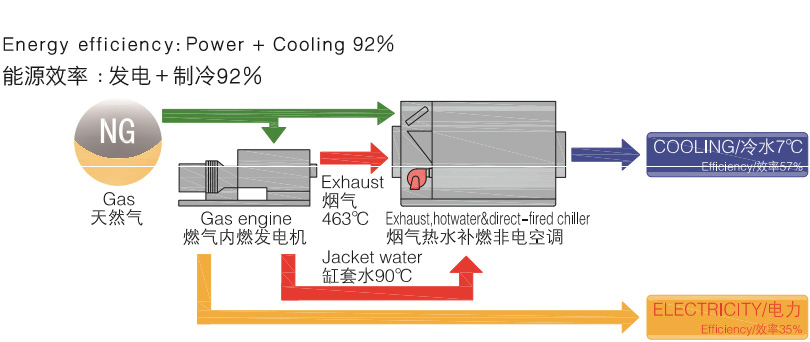

DLF GURGAON CITY, INDIA

印度 DLF 古尔冈新城
Power generators supply electricity to buildings, BROAD
chillers uses exhaust & jacket water for cooling.
Cooling capacity 270,000kW
53 × Exhaust, hot water & direct-fired chillers
Power generator capacity 186,000kW
59 × Gas engines & turbines
Payback period 1.5 years
Yearly energy saving 137,000 ton oil
Yearly CO2 cutting 410,000 ton
Equivalent of planting 22,000,000 trees
自发电为该区域唯一电力来源,非电空调用
烟气及热水制冷,少发电时用天然气补燃。
制冷量 :270,000kW
烟气热水补燃型非电空调53 台
发电量 :186,000kW
内燃发电机、涡轮发电机共59 台
投资回报期 :1.5 年
年节能 :137,000 吨油当量
年减排CO2 :410,000 吨
相当于种树 :22,000,000 棵

SPIN MILL IN JAKARTA,INDONESIA

印尼斯宾纺织
BROAD packaged systems are implemented. Power generator supply
electricity, and BROADchillers recycle waste heat for cooling.
Cooling capacity 13,700kW
8 × Exhaust & hot water chillers
Power generator capacity 16,000kW
8 x Gas engines
Payback period 1.6 years
Yearly energy saving 6,900 ton oil
Yearly CO2 cutting 20,700 ton
Equivalent of planting 1,118,000 trees
印尼最大纺织厂之一。采用远大一体化机组,
回收发电废热,提供工业制冷。
制冷量 :13,700KW
烟气热水型非电空调 8 台
发电量 :16,000KW
内燃发电机 8 台
投资回报期 :1.6 年
年节能 :6,900 吨油当量
年减排CO2 :20,700 吨
相当于种树 :1,118,000 棵

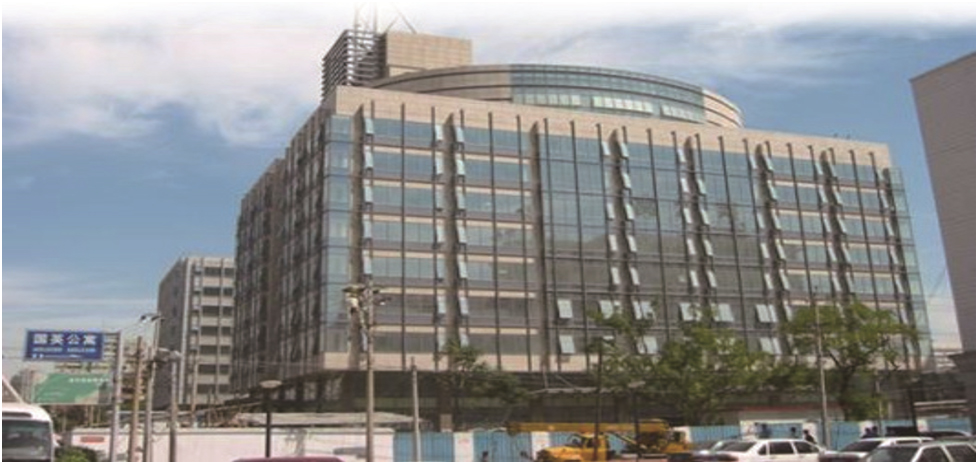

BEIJING GAS BUILDING, CHINA

中国北京燃气大楼
Power generators supply electricity to buildings, and
BROAD chillers use exhaust & jacket water for cooling.
Cooling capacity 3,500kW
2 × Exhaust, hot water & direct-fired chillers
Power generator capacity 1,200kW
2 x Gas engines
Payback period 3.7 years
Yearly energy saving 667 ton oil
Yearly CO2 cutting 2,000 ton
Equivalent of planting 100,000 trees
发电机向建筑送电,非电空调用烟气及热水
制冷,不发电或少发电时用天然气补燃。
制冷量 :3,500kW
烟气热水补燃型非电空调 2 台
发电量 :1,200kW
内燃发电机 2 台
投资回报期 :3.7 年
年节能 :667 吨油当量
年减排CO2 :2,000 吨
相当于种树 :100,000 棵

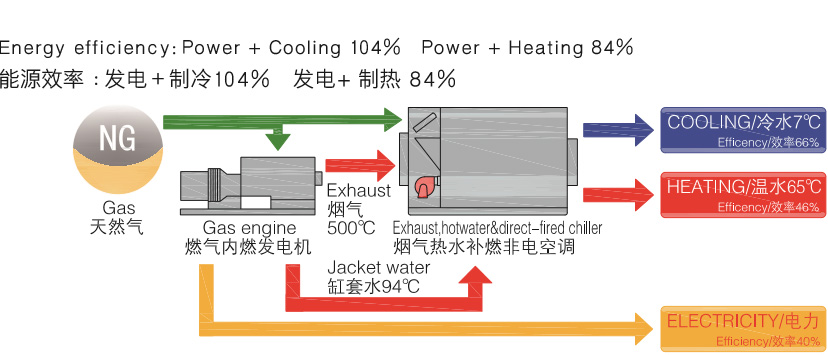

SHANGHAI HONGQIAO CBD, CHINA

中国上海虹桥商务核心区
Power generators supply electricity to buildings, BROAD chillers
recycle exhaust & jacket water for cooling, no fuel input.
Cooling capacity 12,000kW
Heating capacity 9,978kW
8 × Exhaust&hot water chillers
Power generator capacity 12,000kW
8 x Gas engines
Payback period 3.5 years
Yearly energy saving 9,000 ton oil
Yearly CO2 cutting 27,000 ton
Equivalent of planting 1,458,000 trees
发电机向建筑送电,非电空调用烟气及热水 制冷,
空调完全不需要燃料。
制冷量 :12,000kW
制热量 :9,978kW
烟气热水型非电空调 8 台
发电量 :12,000kW
内燃发电机 8 台
投资回报期 :3.5 年
年节能 :9,000 吨油当量
年减排CO2 :27,000 吨
相当于种树 :1,458,000 棵

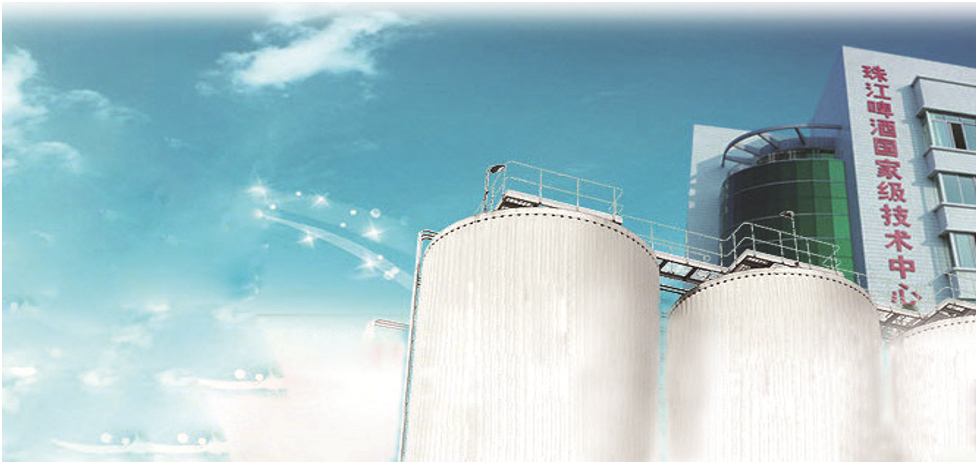

GUANGDOtNG ZHUJIANG BEER, CHINA

中国广东珠江啤酒
Power generator supplies electricity to factory, BROAD chillers use exhaust
& jacket water for cooling,biogas backup when genarator stop/partload.
Cooling capacity 1,700kW
Power generator capacity 1,450kW
Payback period 2 years
Yearly energy saving 2,700 ton oil
Yearly CO2 cutting 8,100 ton
Equivalent of planting 437,400 trees
发电机向厂区送电,非电空调用烟气及热水
制冷,不发电或少发电时用沼气补燃。
制冷量 :1,700kW
发电量 :1,450kW
投资回报期 :2 年
年节能 :2,700 吨油当量
年减排CO2 :8,100 吨
相当于种树 :437,400 棵

CHANGSHA HUANGHUA AIRPORT

长沙黄花国际机场
Power generators supply electricity to airport terminal,and connect to
city grid, BROAD chillers uses exhaust & jacket water for cooling.
Cooling capacity 9,300kW
2 × Exhaust, hot water & direct-fired chillers
Power generator capacity 2,320kW
2 × Gas engines
Payback period 4.5 years
Yearly energy saving 2,500 ton oil
Yearly CO2 cutting 7,500 ton
Equivalent of planting 405,000 trees
发电机向航站楼送电,与市电并网。非电空调用烟
气及热水制冷,不发电或少发电时用天然气补燃。
制冷量 :9,300kW
烟气热水补燃型非电空调2 台
发电量 :2,320kW
内燃发电机2 台
投资回报期 :4.5 年
年节能 :2,500 吨油当量
年减排CO2 :7,500 吨
相当于种树 :405,000 棵

MOONBAY IN SUZHOU, CHINA

中国苏州月亮湾
Recycle waste heat from power plant to
provide district cooling & heating.
Cooling capacity 100,000kW
Including steam & direct-fired chillers
Payback period 4 years
Yearly energy saving 1,800 ton oil
Yearly CO2 cutting 5,400 ton
Equivalent of planting 291,600 trees
采用电厂余热集中制冷供热
制冷量 :100,000kW
含蒸汽、燃气双能源机组
年节省费用 :400 万
投资回报期 :4 年
年节能 :1,800 吨油当量
年减排CO2 :5,400 吨
相当于种树 :291,600 棵
